Setup

34 ProtoMat 95s/II

5.6 Functional test using LPKF BoardMaster

Caution! Make sure that no other persons are working on the

machine while the first functional test is taking place.

› First check the configuration of the serial port:

9600 baud , 8 data bits, 1 stop bit, no parity bit, hardware

handshake and FIFO off.

› Also check that the correct interface has been selected in

BoardMaster

under

CONFIGURATION, CONNECT...

.

› Consult the

BoardMaster

manual if you require assistance.

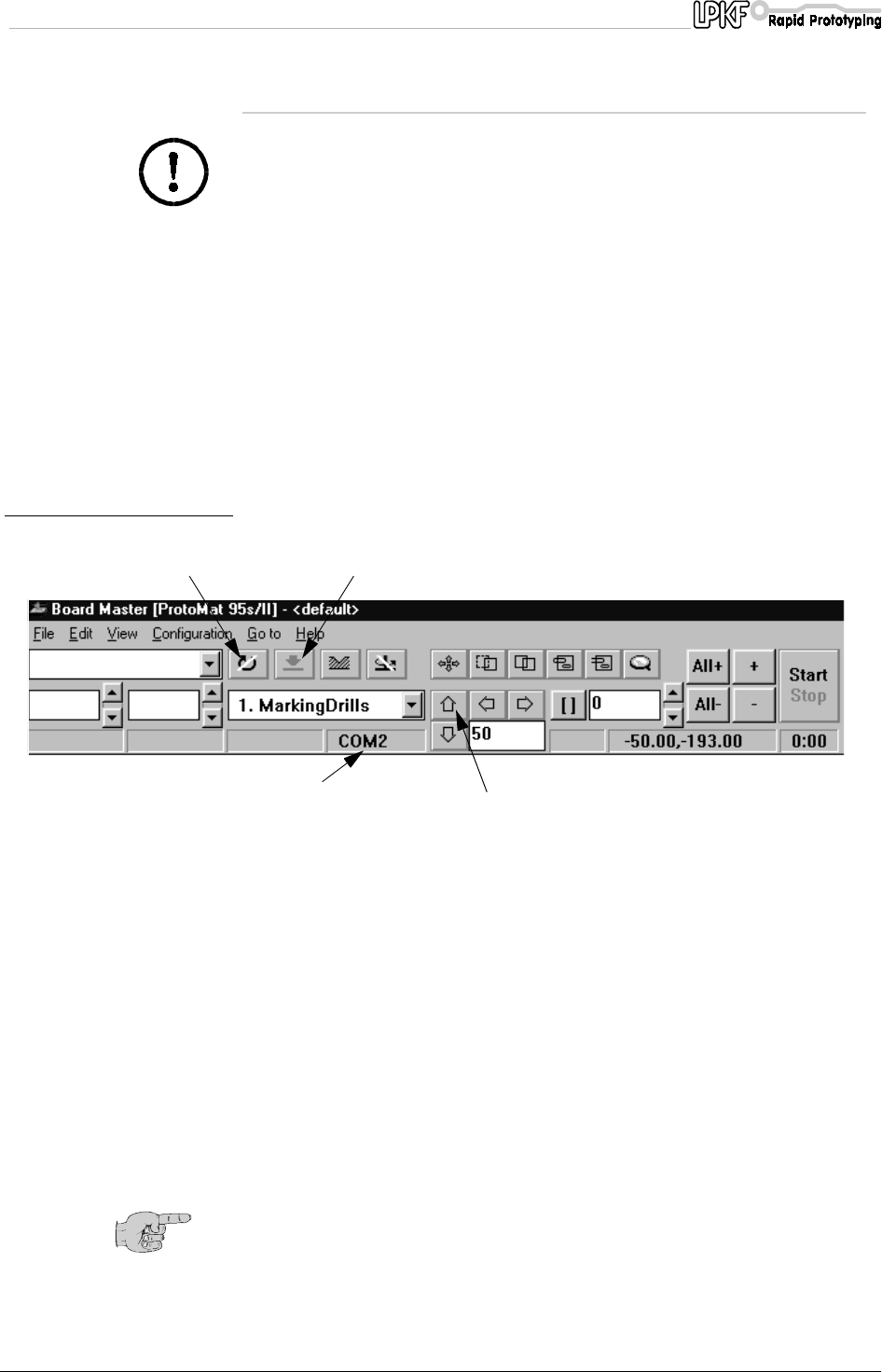

The port in the field marked (

4

) in the screen-shot below is visible. This

display indicates the port the control data is being sent to. A NULL here

indicates that the data is not being sent to any port.

fig. 20:

The remainder of the procedure is carried out using

BoardMaster

:

1.

Move the head manually using the cursor keys on the

BoardMaster

toolbar (3).

2.

Turn on the motor (1) (The motor runs at low speed during the

warm-up phase)

3.

Wait for the warm-up phase to complete.

4.

Lower/raise the head (2).

5.

Switch off the motor (1).

6.

Check the interface configuration, the connection cable and the PC

interface if the machine does not move.

Note: The motor cannot be switched on when the machine is in the

tool change position.

(2)

(3)

(1)

(4)
