KINO-6612 Mini-ITX Motherboard
Page 65
4.3.15 USB Connectors (Internal)
CN Label:
JUSB1
CN Type:
8-pin header (2x4)
CN Location:
See
801H803HFigure 4-16
CN Pinouts:
See
802H804HTable 4-17
The 2x4 USB pin connectors each provide connectivity to two USB 1.1 or two USB 2.0
ports. Each USB connector can support two USB devices.. Additional external USB ports
are found on the rear panel. The USB ports are used for I/O bus expansion.

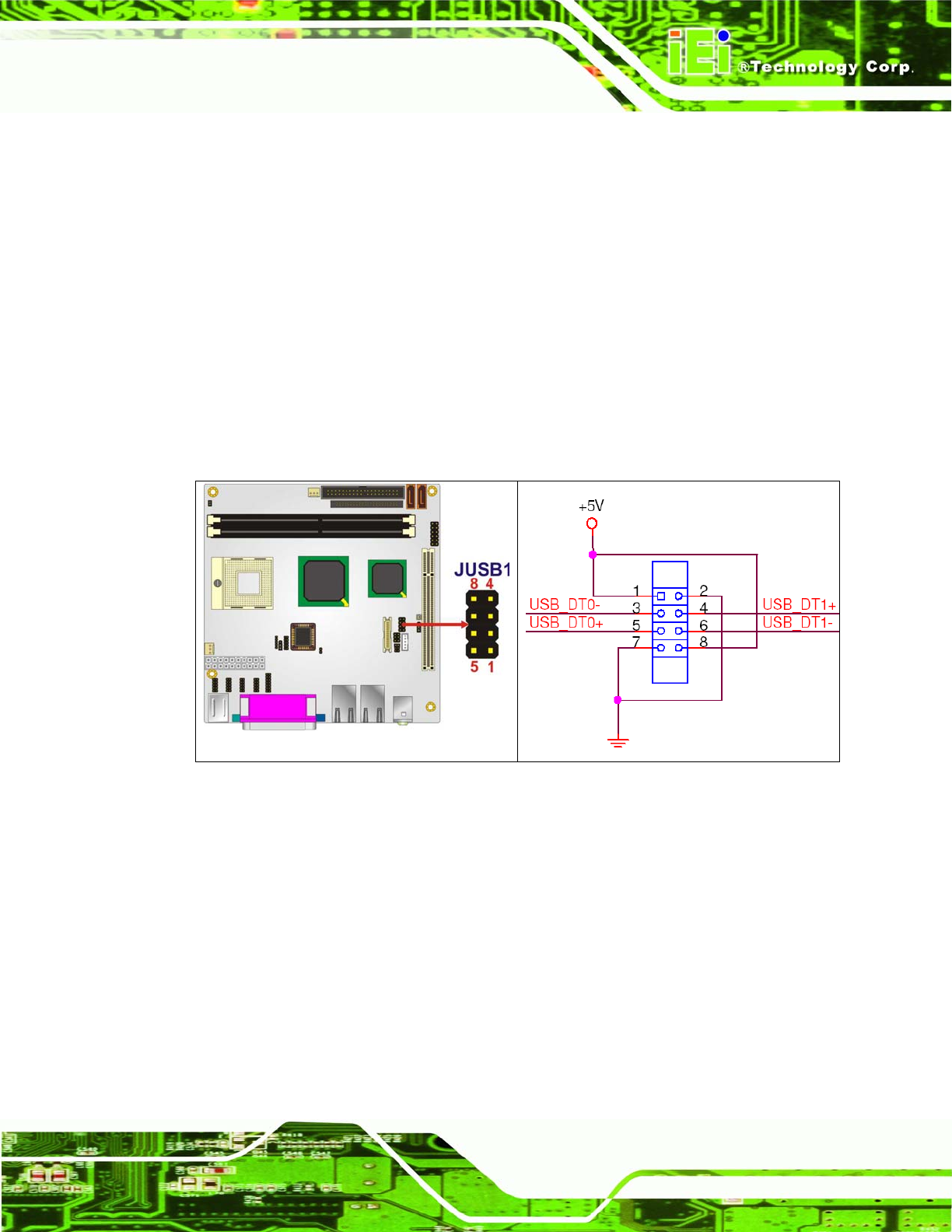

Figure 4-16: USB Connector Pinout Locations
